Q35Y-16沖剪機

  • 江蘇永華機床制造有限公司（原靖江永華機床制造有限公司）是生產各類鍛壓機械設備的專業生產廠商，主要生產系列系列液壓聯合沖剪機、系列機械聯合沖剪機、系列液壓擺式剪板機、系列液壓板料折彎機等
  • 咨詢熱線：13901425075

  • 產品詳情

  • 聯系我們

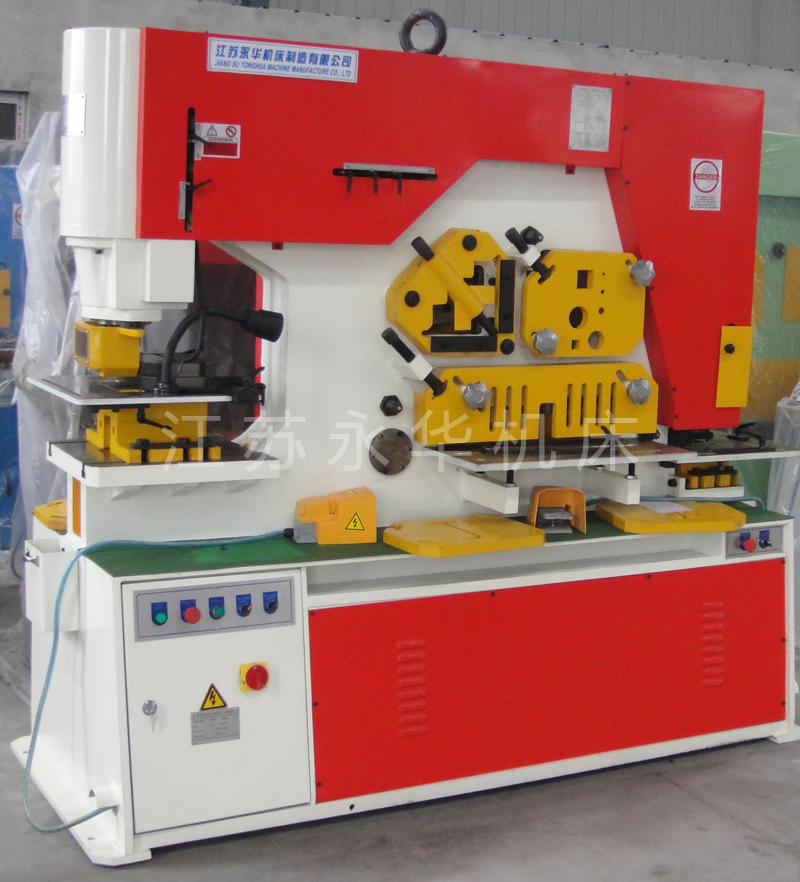

產品名稱：Q35Y系列液壓聯合沖剪機（可選擇雙聯動）

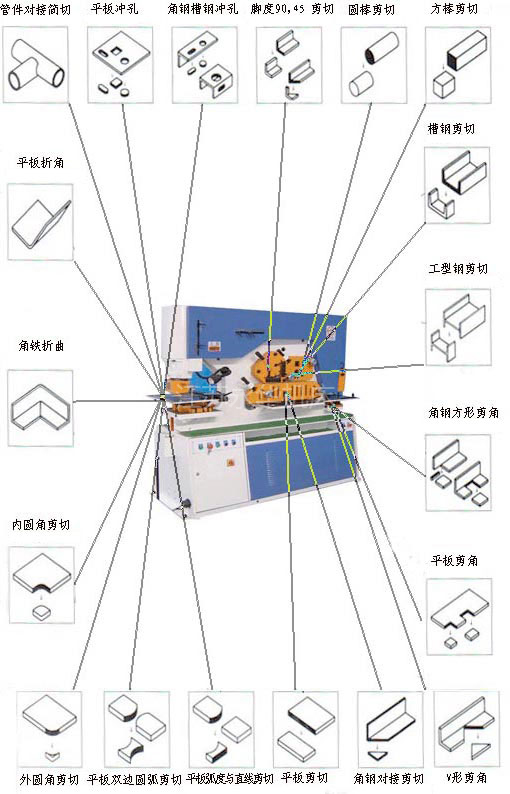

采用液壓傳動，是目前國內聯合沖剪機新產品，同時可提供雙聯動多功能聯合沖剪機，能對板材、方鋼、圓鋼、角鋼、槽鋼、工字鋼進行剪切、沖孔、模剪，并配備剪切擋料裝置

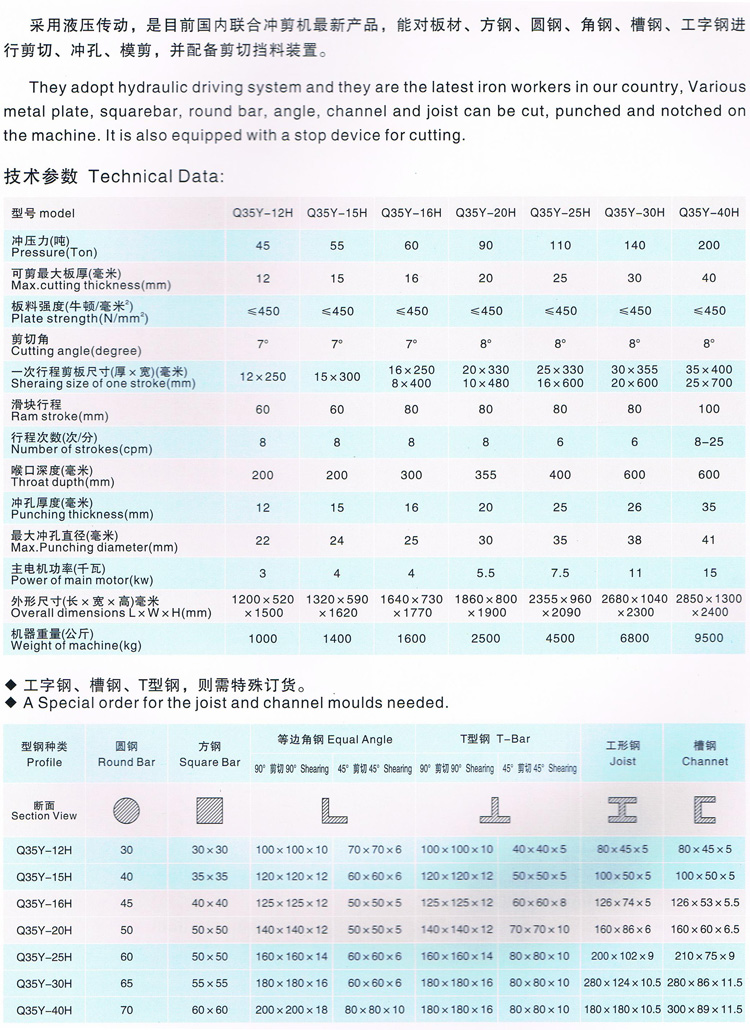

◆技術參數:

型號 Q35Y-12H Q35Y-15H Q35Y-16H Q35Y-20H Q35Y-25H Q35Y-30H Q35Y-40H
沖壓力(噸) 45 55 60 90 110 140 200
可剪****板厚(毫米) 12 15 16 20 25 30 40
板料強度(牛頓/毫米2) ≤450 ≤450 ≤450 ≤450 ≤450 ≤450 ≤450
剪切角 7° 7° 7° 8° 8° 8° 8°
一次行程剪板尺寸(厚*寬)(毫米) 12*250 15*300 16*250
8*400		 20*330
10*480		 25*330
16*600		 30*355
20*600		 35*400
25*700
滑塊行程 60 60 80 80 80 80 100
行程次數(次／分) 8 8 8 8 6 6 8-25
喉口深度(毫米) 200 200 300 355 400 600 600
沖孔厚度(毫米) 12 15 16 20 25 26 35
****沖孔直徑(毫米) 22 24 25 30 35 38 41
主電機功率(千瓦) 3 4 4 5.5 7.5 11 15
外形尺寸(長*寬*高)毫米 1200*520*1500 1320*590*1620 1640*730*1770 1860*800*1900 2355*960*2090 2680*1040*2300 2850*1300*2400
機器重量(公斤) 1000 1400 1600 2500 4500 6800 9500
工字鋼、槽鋼，則需特殊訂貨。
型鋼種類 圓鋼 方鋼 等邊角鋼 Ｔ型鋼 工形鋼 槽鋼
90°剪切 45°剪切 90°剪切 45°剪切
斷　面
Q35Y-12H 30 30*30 100*100*10 70*70*6 100*100*10 40*40*5 80*45*5 80*45*5
Q35Y-15H 40 35*35 120*120*12 60*60*6 120*120*12 50*50*5 100*50*5 100*50*5
Q35Y-16H 45 40*40 125*125*12 50*50*5 125*125*12 60*60*8 126*74*5 126*53*5.5
Q35Y-20H 50 50*50 140*140*12 50*50*5 140*140*12 70*70*10 160*86*6 160*60*6.5
Q35Y-25H 60 50*50 160*160*14 60*60*6 160*160*14 80*80*10 200*102*9 210*75*9
Q35Y-30H 65 55*55 180*180*16 60*60*6 180*180*16 80*80*10 280*124*10.5 280*86*11.5
Q35Y-40H 70 60*60 200*200*18 80*80*10 180*180*16 80*80*10 180*180*10.5 300*89*11.5
